风力叶片在旋转工况下的全场位移、径向应变分布及振动模态分析采用千眼狼（Revealer）高速双目三维数字图像相关（3D-DIC）系统测量。
1.实验背景
风力发电机组叶片在运行过程中承受离心力、气动载荷及自身惯性力的耦合作用，其应变分布规律直接影响发电效率、结构疲劳寿命与运行安全。
叶片力学分析主要依赖有限元仿真、梁模型理论及气动弹性耦合计算，理论模型准确性需实验数据进行验证。传统应变片测量方法仅能获得离散点信息，难以反映叶片全场变形特征，且布设困难，并可能改变局部动力学特征。
内蒙古工业大学科研团队引入千眼狼（Revealer）高速3D-DIC技术，基于自研的S1315高速摄像机，非接触同步获取叶片结构表面的三维位移场与应变场，验证团队理论研究结论，为风力叶片结构优化与健康监测提供可靠的实验依据。
2.实验设备
实验对象为玻璃钢材质等比缩放风力叶片，与原始叶片对比，满足雷诺相似准则和几何相似准则，根部厚度最大，叶尖厚度最小，几何旋转中心位于叶片固定端面中心。风源系统为轴流风机，可提供13 m/s稳定风速，采用电机驱动叶片旋转，转速稳定在750 r/min。
核心测量设备采用千眼狼（Revealer）高速双目三维DIC系统：
采集单元：2台千眼狼高速摄像机S1315，实验工况1280×1024分辨率下5000帧/秒（具备全画幅下15000帧/秒的采集能力），通过刚性横梁结构固定安装，保证双相机相对位置在整个旋转过程中稳定无相对运动，避免风致振动引起的标定参数漂移。
计算单元：采用千眼狼自研数字图像相关分析软件
RVM(Revealer Vision Measurement)，用于位移场重建、径向应变计算、振动模态识别等数据处理。
3.实验方法
3.1 散斑制备：采用马克笔绘制大尺寸高对比度散斑，斑点直径约占5~7像素，经RVM软件中的散斑质量评价工具判定为“优秀”。
3.2 系统标定：将两台S1315高速摄像机固定于刚性横梁两端，调整光轴夹角为25°，使共同视场完整覆盖叶片从叶根到叶尖的测量区域（约1.5 m×1.5 m），采用圆点格标定板进行立体标定，标定反投影误差控制在0.05 像素以内。
3.3 静态精度验证：在无加载、无旋转状态下连续采集200帧图像，评估系统本底噪声与静态位移误差。对同一标记点在所有帧中的位移轨迹进行统计，得到位移标准差为0.1 mm，结合视场大小与分辨率1280×1024（每个像素对应空间尺寸1.46 mm），换算得亚像素精度约为0.068 pixel，噪声水平满足系统测量要求。
3.4 旋转工况采集：启动电机与风机，使叶片以750 r/min稳定旋转，风速保持13 m/s。以静止状态下第一帧图像作为参考帧， S1315高速摄像机以5000帧/秒帧率对叶片旋转过程进行连续采集10个旋转周期的序列图像。
3.5 数据后处理：选取叶片表面五个计算关键矩形区域，沿径向等间距分布，计算全场位移数据，同时剔除刚体旋转位移，在此基础上分别计算结构表面径向应变分布和振动模态。
4. 实验数据
4.1 静态实验分析

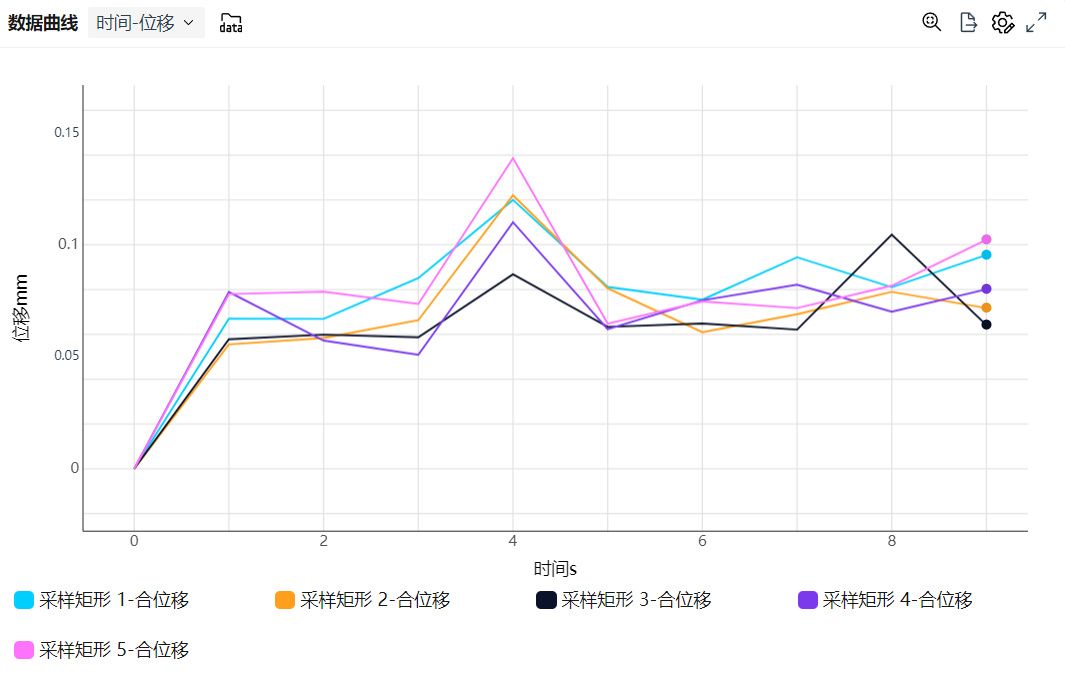

静态位移分析是评价DIC系统测量精度的重要基础。无加载条件下，系统测得位移波动约为0.1 mm。结合1.5 m测量视场及1280×1024分辨率计算，系统位移测量精度约为0.068 pixel，符合3D-DIC系统的典型指标。
4.2 位移场分析
为获得叶片全场变形的代表性信息，选取5个采样矩形区域（R1~R5，尺寸30×30像素），采样矩形用于统计固定视场内位移特征，确保空间连续性。通过剔除刚体旋转对DIC应变计算的影响，为后续径向应变分析和振动模态识别提供可靠输入，避免虚假应变干扰。

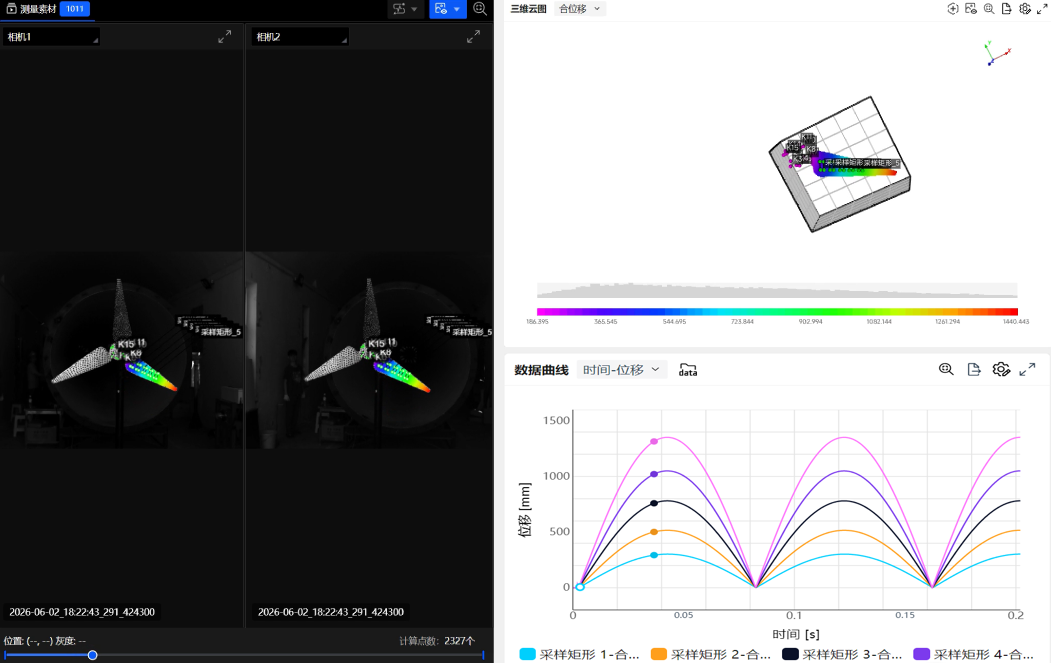

采样矩形合位移：叶根处矩形最大合位移300 mm，叶尖处最大合位移约为1380 mm，其余合位移沿叶片长度方向呈连续均匀分布。
测量数据表明，叶片位移沿旋转半径方向呈系统性梯度变化，叶尖区域位移幅值最大，靠近叶根区域位移幅值最小，符合圆周运动规律，证明位移场在空域分布连续，叶片未发生局部断裂或散斑脱落，为后续径向应变计算提供了可靠的位移输入。
4.3 径向应变测量分析

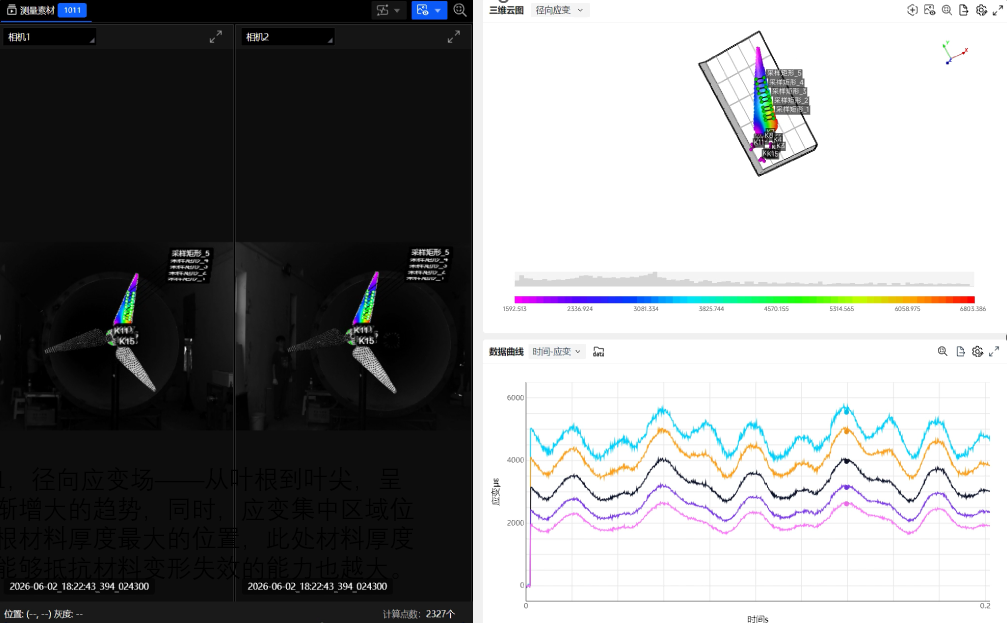

实验沿径向等间距选取5个采样矩形区域（根部至叶尖R1~R5），每个区域输出该处径向应变的均值和时程曲线。根部区域径向应变范围为4000~5600 με，叶尖区域径向应变范围为1700~2600 με，中间区域应变整体呈递减趋势，相邻区域间的降幅大致均匀。这一分布表明，叶根是叶片受力最集中的区域，故此叶根处结构设计应宽且厚，叶尖结构变形相对较小，故此处结构设计窄且薄。应变梯度均匀下降，符合变截面悬臂梁理论。时域上，每个采样矩形的径向应变均呈周期性波动，波动频率与叶片转速基本保持一致，波动主要来源于因叶片旋转致流场扰动，引起的周期性气动载荷，以及叶片自激振动产生的变形。
4.4 振动模态分析

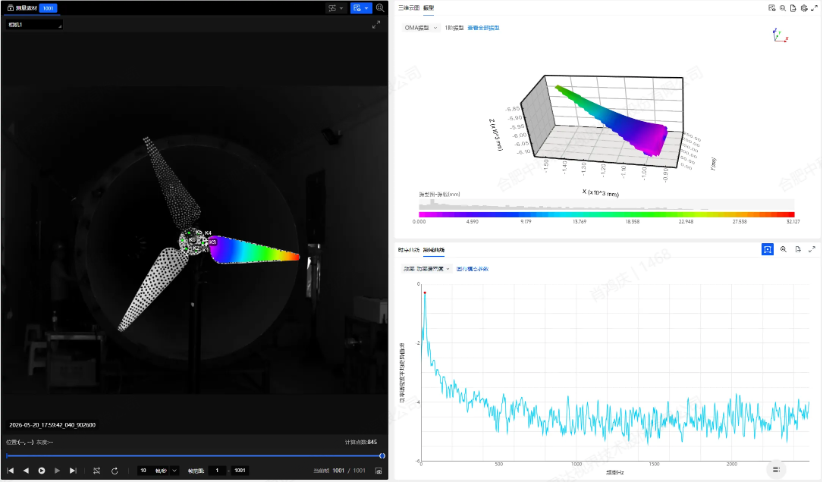

利用高速摄像机捕捉的图像序列提取全场位移的平均值，通过快速傅里叶变换将时域信号转换成频域信号，功率谱密度曲线显示在25 Hz处出现峰值，对应叶片的一阶弯曲固有频率，结果与理论计算750 r/min转速下的一阶频率相吻合，叶片工作模态计算无误。RVM软件可视化输出的一阶振型图显示：叶尖沿垂直于旋转平面方向发生弯曲变形，叶根附近位移接近于零，振型光滑无节点。
5. 实验结论
本实验利用千眼狼（Revealer）高速3D-DIC技术，测量了风力叶片在750 r/min转速、13 m/s风速下的位移场、径向应变场与振动模态，结论如下：
I. 静态精度：系统位移测量精度达到0.068 pixel量级，满足大尺度旋转叶片动态测试需求。
II. 位移场：采样矩形合位移数据证实叶片位移沿径向呈均匀梯度分布，且在空域上分布连续，实现了复杂旋转状态下的稳定跟踪测量。
III. 径向应变：叶片应变沿径向呈梯度递减趋势，波动频率与转速一致，与变截面悬臂梁理论预测结果一致。
IV. 振动模态：成功识别约25 Hz的一阶弯曲固有频率，并获得对应振型特征。
综上，高速3D-DIC方法能够有效解决传统测量方法在旋转测试场景中的局限性，实现位移场、应变场与模态参数的同步、非接触、全场获取，为风力机叶片结构设计验证、动力学特性研究提供可靠实验数据。
